ISA Server 2006速战速决实验指南（8）创建访问规则-允许所有用户从内网ping外网主机

　　ISA Server 2006速战速决实验指南之创建访问规则-允许所有用户从内网ping外网主机

　　学完了5种元素的创建以后，就要开始学习如何创建访问规则，所谓访问规则的创建无非就是将元素有机的结合在一起。

　　本文以创建一个允许所有用户从内网计算机上ping通外网主机的案例进行讲解访问规则的创建方法。

　　一、创建规则-允许所有用户从内网ping外网主机

　　以域管理员身份登录到ISA防火墙计算机上，打开ISA控制台，依次展开【阵列】和【ISA_Server】节点，单击【防火墙策略(ISA_Server)】，在控制台右侧界面的【任务】区域中单击【创建访问规则】，如图1所示，将打开【新建访问规则向导】。

　　图1

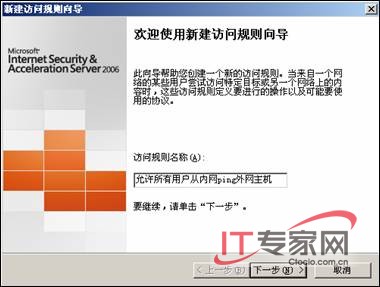

　　在【新建访问规则向导】中首先出现的是【欢迎使用新建访问规则向导】对话框，在该对话框中指定访问规则的名称，在【访问规则名称】文本框中指定一个容易记忆的规则名，在此输入【允许所有用户从内网ping外网主机】，如图2所示。

　　图2

　　单击【下一步】按钮，出现【规则操作】对话框，在该对话框中指定是允许访问还是拒绝访问，在此选择【允许】选项，如图3所示。

　　图3

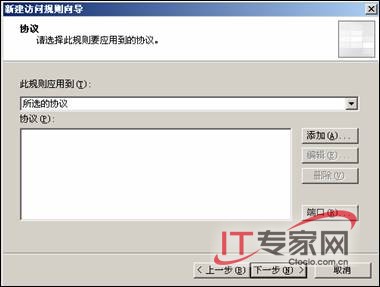

　　单击【下一步】按钮，出现【协议】对话框，在该对话框指定应用的协议，可以将规则应用到【所选的协议】、【所有出站通讯】以及【除选择以外的所有出站通讯】，在此选择【所选协议】，如图4所示。

　　图4

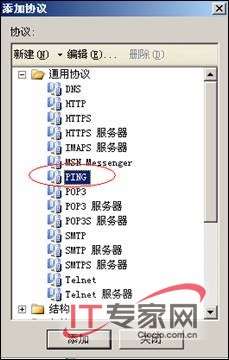

　　单击【添加】按钮，出现【添加协议】对话框，选择并双击【PING】协议，如图5所示，然后单击【关闭】按钮。

　　图5

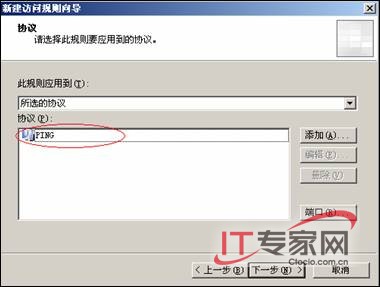

　　返回【协议】对话框，可以从图6所示看到已经添加了PING协议。

　　图6

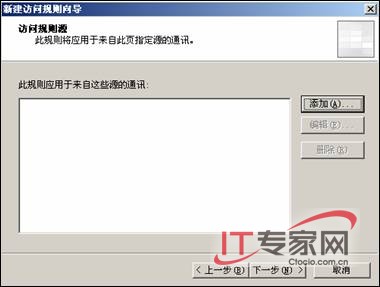

　　单击【下一步】按钮，出现【访问规则源】对话框，在该对话框指定规则应用的源通讯，如图7所示。

　　图7

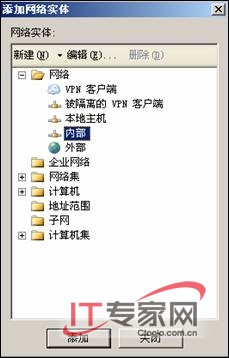

　　单击【添加】按钮，出现【添加网络实体】对话框，选择并双击【内部】，如图8所示，然后单击【关闭】按钮。

　　在ISA Server 2006中将网络主要分为如下几种：

　　Ø 内部：一般是指你公司的局域网。本案例指192.168.0.1～192.168.0.200。

　　Ø 外部：一般是指互联网。本案例指除了192.168.1.1这个IP地址之外的所有192.168.1.0网络内的主机。

　　Ø 本地主机：一般是指ISA防火墙，本案例是指192.168.0.1和192.168.1.1。

　　图8

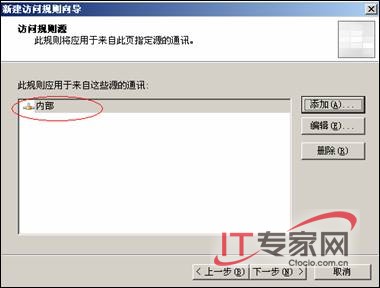

　　返回【访问规则源】对话框，从图9所示可以看到已经添加了源通讯。

　　图9

　　单击【下一步】按钮，出现【访问规则目标】对话框，在该对话框中指定规则应用的目标通讯，如图10所示。

　　图10

　　单击【添加】按钮，出现【添加网络实体】对话框，选择并双击【外部】，如图11所示。

　　图11

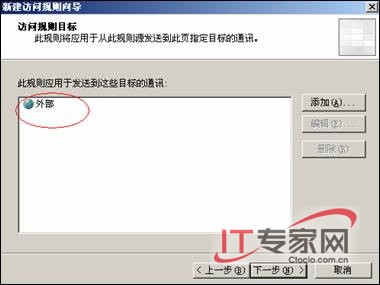

　　返回【访问规则目标】对话框，从图12可以看到已经添加了访问规则的目标通讯。

　　图12

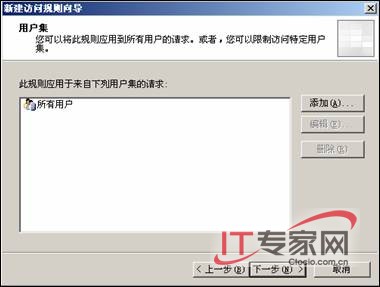

　　单击【下一步】按钮，出现【用户集】对话框，在该对话框中指定规则应用于哪些用户，在此默认为【所有用户】，如图13所示。

　　图13

　　单击【下一步】按钮，出现【正在完成新建访问规则向导】对话框，在该对话框中显示了之前步骤所设置的信息，如图14所示。

　　图14

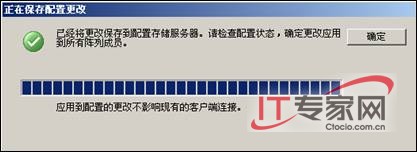

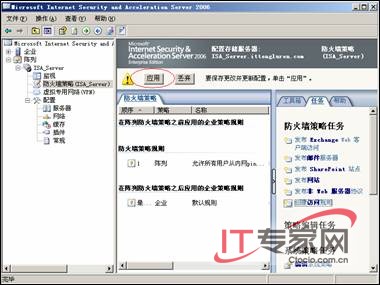

　　单击【完成】按钮，访问规则创建完成。但是如果不应用规则的话，该规则是不生效的，单击【应用】按钮使其生效，如图15、16所示。

　　图15

　　图16

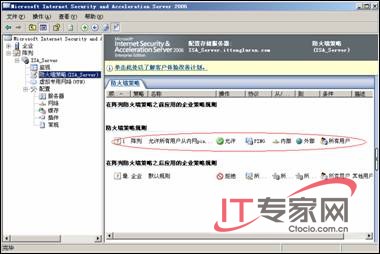

　　最后规则创建并生效后的效果如图17所示。

　　图17

　　二、测试访问规则

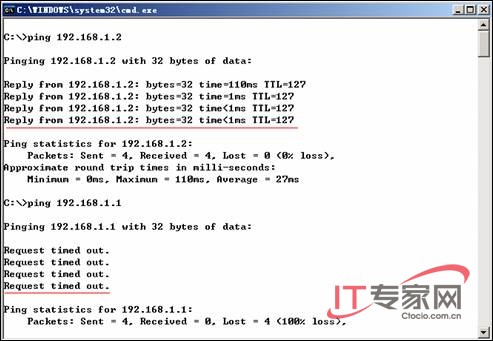

　　以域管理员登录到内部计算机上，比如域控制器DC_Server上，在命令行提示界面下输入命令【ping 192.168.1.2】，如图所示，可以ping通外网主机，说明访问规则已经生效，而使用命令【ping 192.168.1.1】则ping不通，因为192.168.1.1不是外部网络的范围，如图18所示。

　　图18
