Kerio Winroute Firewall 6.01 VPN使用详解

出处:ISAServerCN.org 作者:风间子 时间:2004-8-9 12:56:00
邮件中继服务 七天免费试用

前言:这篇文章是应朋友要求写的,作为KWF 5.x使用详解的补充。KWF的VPN功能非常简单好用,你在看完这篇文章后,可以对它有很全面的了解。

首先介绍一下KWF 6.01中VPN的核心概念。KWF的VPN服务器和其他很多修改远程客户的默认网关的VPN服务器不一样,除了给远程客户分配IP外,它只是通过客户端的VPN Client修改远程客户的路由表,就像客户多了个接入到新网络的接口和添加了对应的路由项,而不修改远程客户的默认网关。

除了Site-to-Site VPN (VPN tunnel)外,都是KWF VPN服务器向VPN Client提供路由信息。它按照以下规则提供路由信息:

  • 默认路由信息不提供;

  • 有冲突的网络信息不提供(如远程客户处于192.168.0.0/24子网,而VPN服务器内网也有个192.168.0.0/24的子网,则该子网路由信息不提供给远程客户);

  • 其他子网全部提供;

远程客户的路由表由VPN client负责更新,当发生以下情况时,VPN client更新本地路由表:

  • 建立了VPN tunnel或者当远程客户连接到VPN server;

  • VPN tunnel的任何一方路由信息改变或者远程客户连接到的VPN server上的路由信息改变;

对于不同的连接,更新周期是不同的。VPN tunnel 是30s一次,连接到VPN server的VPN client是1min一次,不管是否有数据更新。

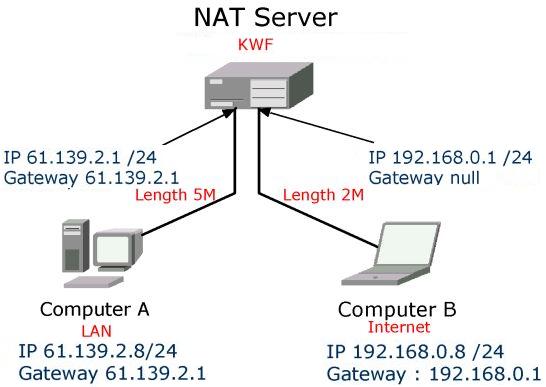

此次实验的网络拓朴结构如下图,Computer A作为外网计算机,安装Kerio VPN client接入到NAT Server,访问Computer B:

下面我从VPN server和VPN client两方面来说明KWF VPN的使用。


一、VPN server配置

一次完整的VPN server设置应该包含以下四个步骤:

  • 安装VPN server

  • 启用VPN server

  • 建立VPN users

  • 配置Traffic policy



1、安装VPN server

在安装KWF 6.01的时候,默认情况下会安装VPN server组件。如果你是使用自定义安装,记得勾选VPN support组件。

2、启用VPN server

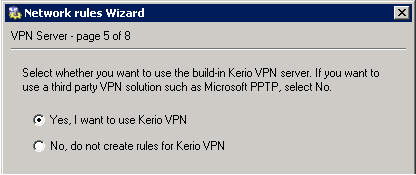

在首次进入KWF管理界面时,会出现Network rules Wizard,在第5页,记得选择“Yes,I want to use Kerio VPN”。

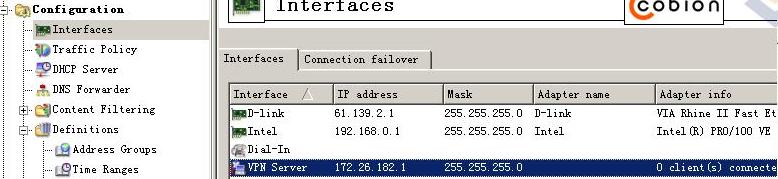

默认情况下,VPN server会随机使用一个和你内部网络不同的C类网络。你可以根据自己的需要进行修改。

双击VPN server进入它的属性,在这次实验中,我将其使用网络改为172.16.0.0/24。

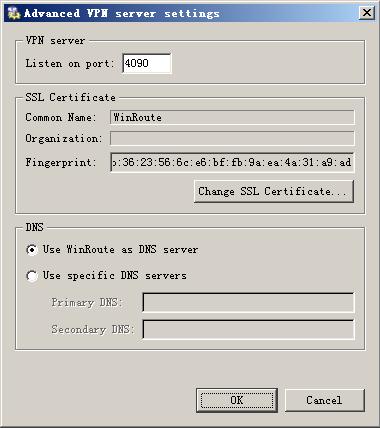

点击“Advanced”进入其高级设置,在里面,你可以修改VPN服务器使用的端口和连接时使用的证书。

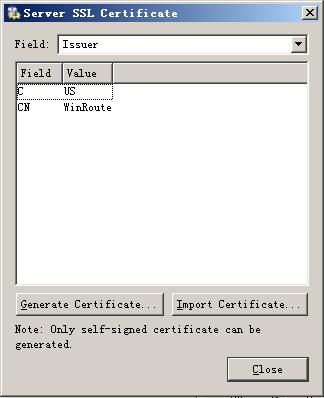

点击“Change SSL Certificate...”可以进入证书设置,在这儿,你可以生成新的证书,或者导入证书。

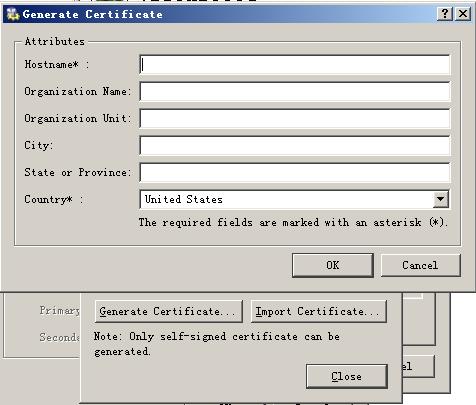

点击“Generate Certificate...”,在里面你可以生成你自己的VPN服务器证书。





3、建立VPN users

VPN users是和KWF用户集成的,可以使用Active Directory用户数据库或者KWF内部的用户数据库。在Users控制台点击“Add...”添加新的用户。

在第1页“常规”上输入用户信息,在这个实验中,名字为vpnuser,使用KWF的“Internal user database”。

由于没有新建组,在第2页“组”上直接跳过。如果你有大量的用户,可以通过建立组来管理用户。

第3页“权限”页比较关键。至少要勾选“User can connect using VPN”,其他的权限根据你自己的情况进行选择。

在第4页“限额”上,如果你想对此用户进行流量的限制,则可以选择对应的选择。

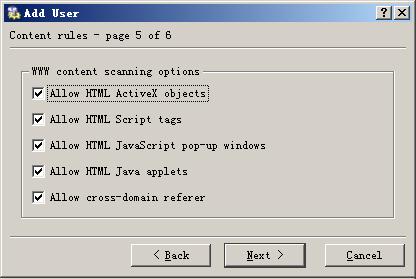

第5页“内容策略”上可以控制用户可以通过KWF进行访问的HTTP内容。其实对于VPN users,KWF默认是不允许其通过KWF来上网的,这个主要是对处于内部网络的用户的限制。

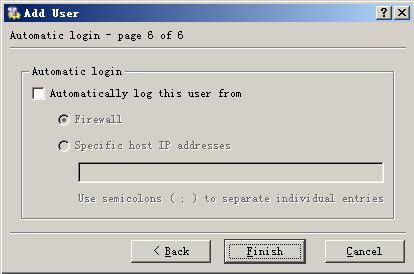

第6页“自动登录”上,可以选择用户从哪儿进行自动登录。这个对用户的流量统计比较有用。

点击“Finish”后,你可以在Users里面看见新建的用户vpnuser。





4、配置Traffic policy

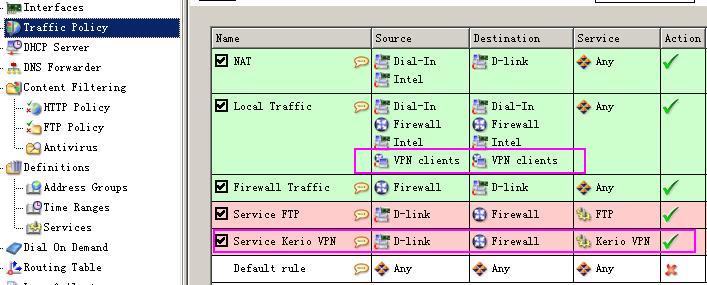

在默认情况下,如果你在Network rules Wizard中选择了“Yes,I want to use Kerio VPN”,则在Traffic policy中会自动建立两条策略:允许外部用户访问Kerio VPN和允许VPN clients和内部网络相互之间的访问。如下图,如果没有则你根据下面的规则新建。

至此,VPN server的配置完全完成,以下进入VPN client的配置


二、VPN client配置

Kerio VPN client对客户机的要求为:

  • CPU最低300 MHz ;

  • 内存128 MB;

  • 3 MB磁盘空间;

  • 支持的操作系统有:Windows 2000,XP,Windows Server 2003,注意,不支持以前的操作系统,如Win9x/ME

  • 不能在已安装了KWF VPN server的计算机上安装。

Kerio VPN client的核心驱动kvpndrv.sys会在系统中模拟一个网络适配器,如果安装过程中出现驱动未经过微软验证的问题,忽略即可。安装完后需要重启计算机以加载驱动。

Kerio VPN client的安装不需要任何license,但是VPN用户连接到KWF中的时候会计算入KWF的用户授权。

Kerio VPN client只会自动更新本地的路由表,不会进行其他任何修改。因为这个原理,它可以同时连接到多个VPN server上而不会有任何冲突问题。

未连接VPN前,Computer A上的IP配置和路由表如下:

C:\>ipconfig /all

Windows IP Configuration

Host Name . . . . . . . . . . . . : mine
Primary Dns Suffix . . . . . . . :
Node Type . . . . . . . . . . . . : Unknown
IP Routing Enabled. . . . . . . . : No
WINS Proxy Enabled. . . . . . . . : No

Ethernet adapter 本地连接:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Realtek RTL8139 Family PCI Fast Ethernet NIC
Physical Address. . . . . . . . . : 00-50-8D-4F-5F-C5
Dhcp Enabled. . . . . . . . . . . : No
IP Address. . . . . . . . . . . . : 61.139.2.8
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 61.139.2.1

Ethernet adapter Kerio VPN:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Kerio VPN adapter
Physical Address. . . . . . . . . : 44-45-53-54-96-70
Dhcp Enabled. . . . . . . . . . . : Yes
Autoconfiguration Enabled . . . . : Yes
IP Address. . . . . . . . . . . . : 169.254.47.195
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
DHCP Server . . . . . . . . . . . : 169.254.47.194
Lease Obtained. . . . . . . . . . : 2004年7月4日 10:27:32
Lease Expires . . . . . . . . . . : 2004年7月4日 10:27:42

C:\>route print
===========================================================================
Interface List
0x1 ........................... MS TCP Loopback interface
0x2 ...00 50 8d 4f 5f c5 ...... Realtek RTL8139 Family PCI Fast Ethernet NIC -数据包计划程序微型端口
0x10004 ...44 45 53 54 96 70 ...... Kerio VPN adapter
===========================================================================
===========================================================================
Active Routes:

Network Destination

Netmask

Gateway

Interface

Metric

0.0.0.0

0.0.0.0

61.139.2.1

61.139.2.8

20

61.139.2.0

255.255.255.0

61.139.2.8

61.139.2.8

20

61.139.2.8

255.255.255.255

127.0.0.1

127.0.0.1

20

61.255.255.255

255.255.255.255

61.139.2.8

61.139.2.8

20

127.0.0.0

255.0.0.0

127.0.0.1

127.0.0.1

1

169.254.47.0

255.255.255.0

169.254.47.195

169.254.47.195

20

169.254.47.195

255.255.255.255

127.0.0.1

127.0.0.1

20

169.254.255.255

255.255.255.255

169.254.47.195

169.254.47.195

20

224.0.0.0

240.0.0.0

61.139.2.8

61.139.2.8

20

224.0.0.0

240.0.0.0

169.254.47.195

169.254.47.195

20

255.255.255.255

255.255.255.255

61.139.2.8

61.139.2.8

1

255.255.255.255

255.255.255.255

169.254.47.195

169.254.47.195

1

Default Gateway: 61.139.2.1
===========================================================================
Persistent Routes:
None




运行KVC,界面如下,输入KWF VPN server IP地址和用户账户:

选择Save pasword则将用户密码保存在当前Windows用户的配置文件中;勾选Persistent connection则可以在VPN链路断开时进行自动拨号恢复。

点击Connect,连接功能后会有以下提示:




接入VPN后的IP配置和路由表:

Microsoft Windows XP [版本 5.1.2600]
(C) 版权所有 1985-2001 Microsoft Corp.

C:\>ipconfig /all

Windows IP Configuration

Host Name . . . . . . . . . . . . : mine
Primary Dns Suffix . . . . . . . :
Node Type . . . . . . . . . . . . : Unknown
IP Routing Enabled. . . . . . . . : No
WINS Proxy Enabled. . . . . . . . : No

Ethernet adapter 本地连接:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Realtek RTL8139 Family PCI Fast Ethernet NIC
Physical Address. . . . . . . . . : 00-50-8D-4F-5F-C5
Dhcp Enabled. . . . . . . . . . . : No
IP Address. . . . . . . . . . . . : 61.139.2.8
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 61.139.2.1

Ethernet adapter Kerio VPN:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Kerio VPN adapter
Physical Address. . . . . . . . . : 44-45-53-54-96-70
Dhcp Enabled. . . . . . . . . . . : Yes
Autoconfiguration Enabled . . . . : Yes
IP Address. . . . . . . . . . . . : 172.16.0.2
Subnet Mask . . . . . . . . . . . : 255.255.255.0
IP Address. . . . . . . . . . . . : 169.254.47.195
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
DHCP Server . . . . . . . . . . . : 169.254.47.194
DNS Servers . . . . . . . . . . . : 172.16.0.1
Lease Obtained. . . . . . . . . . : 2004年7月4日 10:23:37
Lease Expires . . . . . . . . . . : 2004年7月4日 10:23:47

C:\>route print
===========================================================================
Interface List
0x1 ........................... MS TCP Loopback interface
0x2 ...00 50 8d 4f 5f c5 ...... Realtek RTL8139 Family PCI Fast Ethernet NIC -数据包计划程序微型端口
0x10004 ...44 45 53 54 96 70 ...... Kerio VPN adapter
===========================================================================
===========================================================================
Active Routes:


NetworkDestinationNetmaskGatewayInterfaceMetric
0.0.0.00.0.0.061.139.2.161.139.2.820
61.139.2.0255.255.255.061.139.2.861.139.2.820
61.139.2.1255.255.255.25561.139.2.861.139.2.81
61.139.2.8255.255.255.255127.0.0.1127.0.0.120
61.255.255.255255.255.255.25561.139.2.861.139.2.820
127.0.0.0255.0.0.0127.0.0.1127.0.0.11
169.254.47.0255.255.255.0169.254.47.195169.254.47.19520
169.254.47.195255.255.255.255127.0.0.1127.0.0.120
169.254.255.255255.255.255.255169.254.47.195169.254.47.19520
172.16.0.0255.255.255.0172.16.0.2169.254.47.19520
172.16.0.2255.255.255.255127.0.0.1127.0.0.120
172.16.255.255255.255.255.255169.254.47.195169.254.47.19520
192.168.0.0255.255.255.0172.16.0.1169.254.47.1951
224.0.0.0240.0.0.061.139.2.861.139.2.820
224.0.0.0240.0.0.0169.254.47.195169.254.47.19520
255.255.255.255255.255.255.25561.139.2.861.139.2.81
255.255.255.255255.255.255.255169.254.47.195169.254.47.1951


Default Gateway: 61.139.2.1
===========================================================================
Persistent Routes:
None

C:\>ping 192.168.0.8

Pinging 192.168.0.8 with 32 bytes of data:

Reply from 192.168.0.8: bytes=32 time=2ms TTL=63

Ping statistics for 192.168.0.8:
Packets: Sent = 1, Received = 1, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 2ms, Maximum = 2ms, Average = 2ms
Control-C
^C


以上我们可以看出两点信息,第一,路由表中新添加的项;第二,ping内网机器时的TTL值为63,表明中间经过了一个路由器。

现在我们来访问Computer B(192.168.0.8),我直接使用网上邻居来访问,如下图,访问成功:



另外,如果勾选的Persistent connection,那么在Windows启动的时候,KVC会自动恢复VPN连接,但是根据KVC上次关闭时的状况,恢复连接分为两种情况:

  • 如果是在Simple mode关闭的KVC,那么KVC只恢复当前的VPN连接;

  • 如果是在Advanced mode关闭的KVC,则恢复Advanced mode中定义的所有具有Persistent connection属性的VPN连接。

  • 如果没有具有Persistent connection属性的连接,则KVC启动后不做任何恢复。



(完)
